為了使家用電器的開合方向、高度、門把手設計等符合人體開合習慣，開合位置合理性一直是設計研發過程中的重點。例如常見的滾筒洗衣機如何才能做到讓人無需蹲下或大幅度彎腰就可以安全方便的拿取衣物？

針對這一需求，研發過程中就需要高精度獲取人體及任何物體的三維空間位置坐標信息，將人體分為更多環節，觀察人體細節體態、位置信息，進行生物力學、人因工效學、人體仿真模擬的深度分析。針對不同年齡或身高的用戶，從舒適性角度出發，評估產品設計的位置合理性。

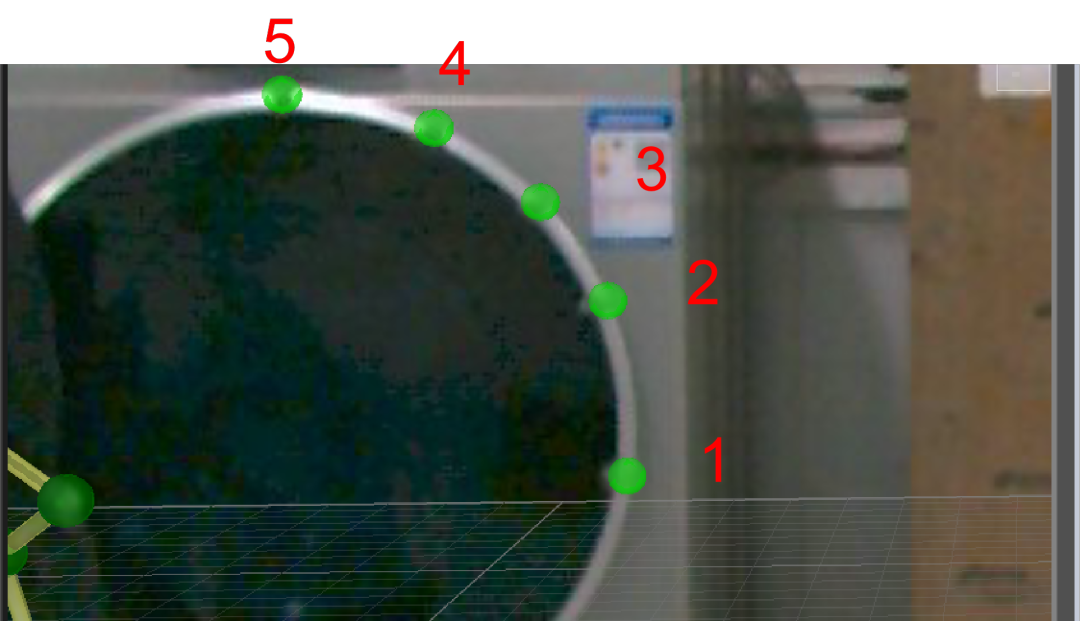

我們以某品牌的滾筒洗衣機為例，在開合處選取五個測試點，運用QUALISYS三維運動捕捉系統，采集受試者在不同測試點開合洗衣機時的生物力學數據。

如需了解實驗的更多信息，請聯系上海逢友生物力學研發中心：fed_lab01@fedutech.com

QUALISYS三維運動捕捉系統

光學動作捕捉可以提供不同肢體的精確3D位置，從而能夠建立描述受試者的生物力學模型。在操作上，一般需要在目標物體的關鍵位置貼上反光點，俗稱Marker點，利用高速紅外攝像機捕捉目標物體上反光點的運動軌跡，從而反映目標物體在空間中的運動情況。

▌堅固耐用、高分辨率、操作流暢

·高精度獲取人體及任何物體的三維空間位置坐標信息。

·可以進行深入的生物力學、人因工效學、人體仿真模擬的深度分析。

·可聯合測力臺分析人體每個關節的受力情況，計算關節力矩、關節功率、關節能量等人體重要指標。

·可將人體分為更多的環節，觀察人體細節體態、位置信息、例如可觀測人體脊柱的彎曲角度。

·可精確獲取物體與人體之間的相對位置關系。

·精確分析物體的位移變化曲線、三維空間位置曲線物體的表曲面弧度等。

·可精確分析物體與人體/物體與物體之間的位置關節分析。

·可細節分析手部每一個關節的活動情況評價人體舒適性。

·可分析物體受力之后形變情況。

·可精確測量人體的身體形態、身體各部位尺寸、物體的長寬高等信息。

·可精確測量物體的振動頻率、晃動、震動軌跡。

·可通道輸入坐標的方式對機械臂、無人機等任何物體進行實時控制。

·與多個主流插件進行實時數據流通。

·可支持多人同時交互采集。

·可建立大地坐標、可為多個物體建立6自由度剛體進行分析、可分析機械臂、無人機等各個方向的旋轉角度、速度、角速度、加速度、振動頻率等。

QUALISYS三維運動捕捉系統·應用方向

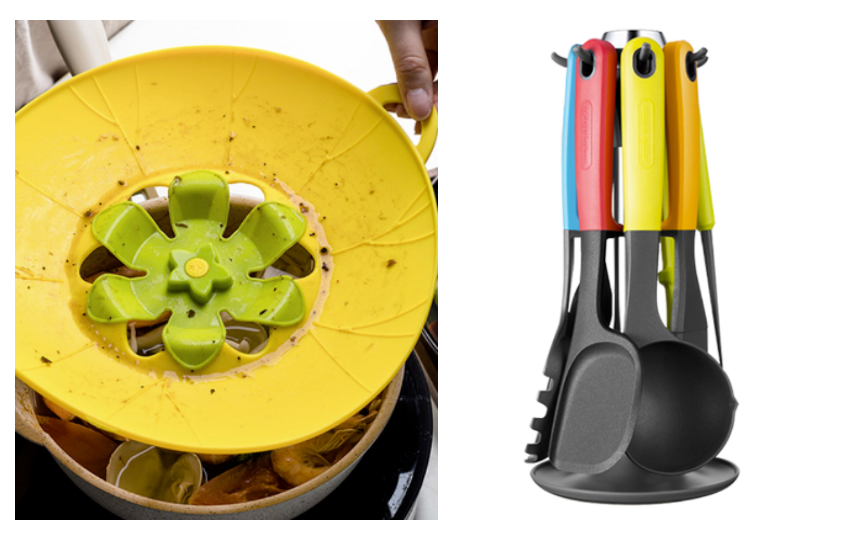

▌軟質烹飪用具形變研究

▌相對位置合理性研究

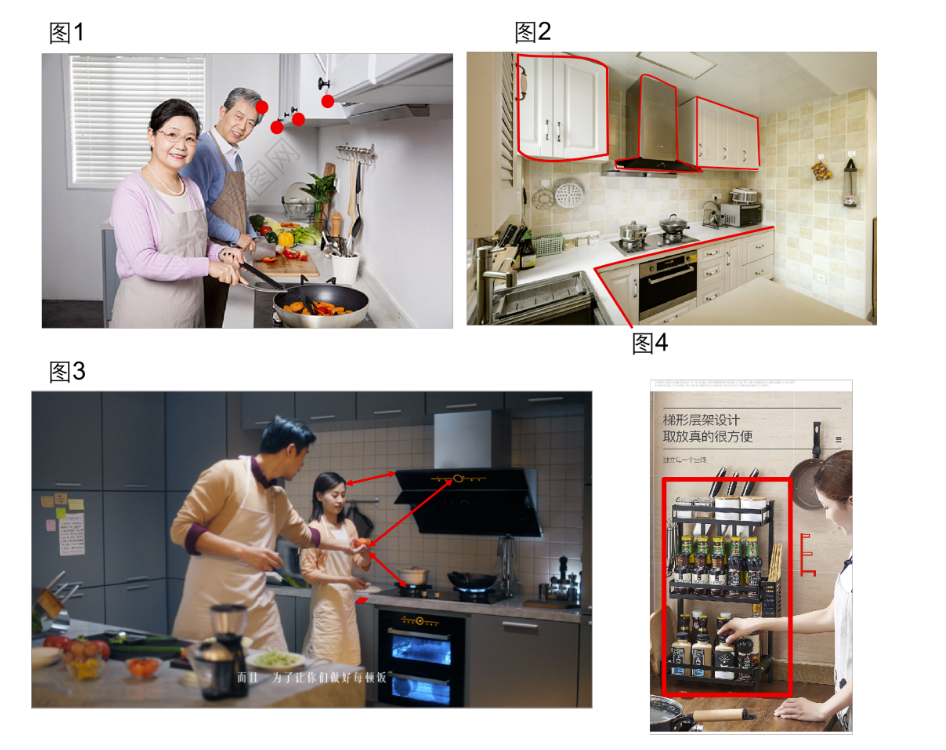

圖1所示，頭部與掛壁之間的位置關系（針對不同年齡或身高用戶評估掛壁的位置合理性）。

圖2所示，定位廚房?jī)?nèi)不同廚電之間的位置關系，勾勒出廚房的空間位置布局。

圖3所示，分析人體頭部/手部/腰部等重要位置與操作臺、操作按鍵之間的空間位置關系/距離關系，推薦合理的位置分布。

圖4所示，評價調料不同擺放方式、位置、距離的合理性，從手部的角度出發評價舒適性。

▌開合位置合理性研究

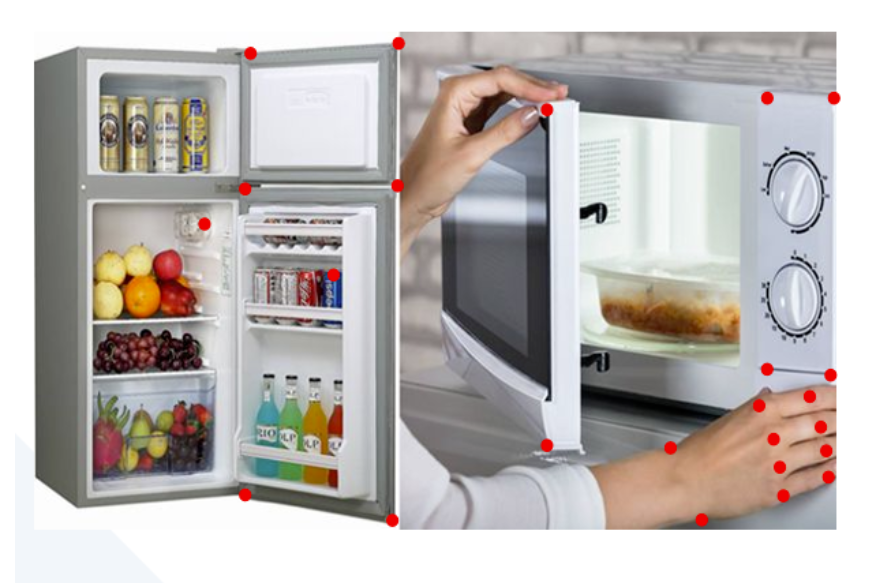

冰箱等廚電產品在開合過程中，手部放置位置的合理性、人體開合習慣研究，開合把手的高度、位置合理性設計。

▌震動頻率研究

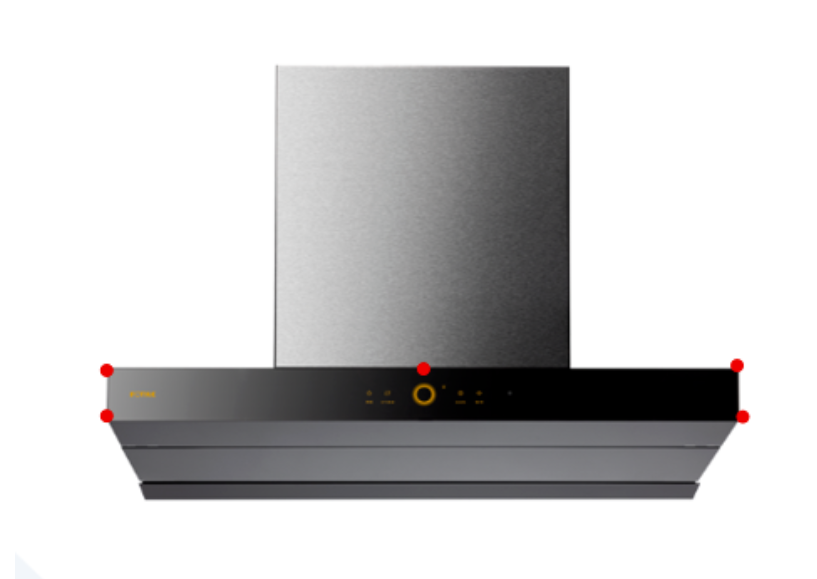

油煙機不同擋位工作時震動頻率/速度研究。

油煙機在剛打開開關時，機身表面震動研究。

▌虛擬與現實應用VR

虛擬直播帶貨應用（構建虛擬人物，進行實時人體姿態數據流出，實現虛擬人物直播）

構建虛擬廚房場景，配合VR眼鏡，人在虛擬場景中進行操作。（場景切換方便，快速模擬不同用戶廚房場景）

快速評估不同的廚房場景（如廚電在廚房中的位置分布、不同廚電產品之間的距離、高度）人操作的便捷性研究。

▌主動控制技術研究

廚電產品衍生出的主動控制技術，利用人體姿態或手勢的變化，控制廚電產品。
